Ubiquiti AirFiber X Anten 5 GHz, 34 dBi Slant 45 (AF-5G34-S45) Nedir?

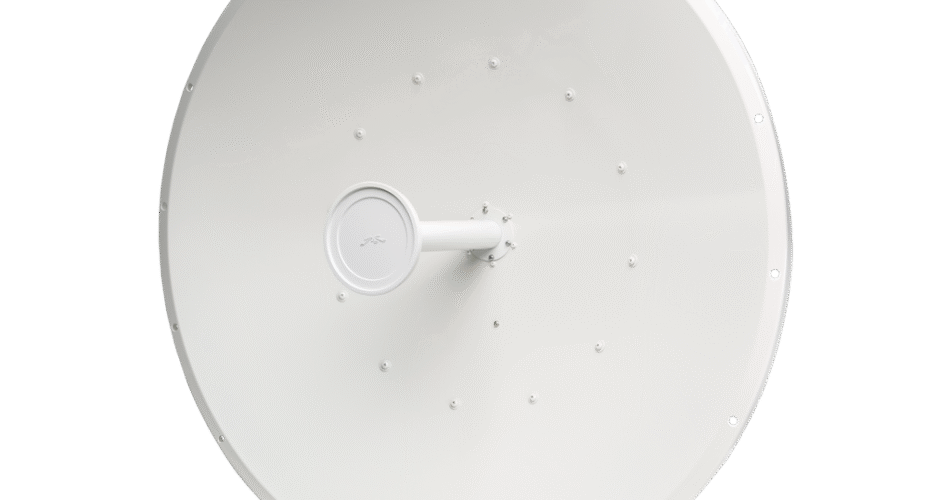

Ubiquiti AirFiber X Anten 5 GHz, 34 dBi Slant 45 (AF-5G34-S45), Ubiquiti’nin 5 GHz lisanssız frekans bandında çalışan, yüksek kazançlı (34 dBi) bir parabolik dish (çanak) antendir. Bu anten, Ubiquiti AirFiber X serisi (AF-5X, AF-5XHD) veya uyumlu diğer Ubiquiti radyoları ile birleştirilerek ultra yüksek performanslı, uzun mesafeli noktadan noktaya (PtP) kablosuz bağlantılar kurmak için kullanılır.

Antenin en dikkat çekici özelliği, Slant 45 (Eğik 45 Derece) polarizasyon desteğidir. Geleneksel dikey (Vertical – V) ve yatay (Horizontal – H) polarizasyon yerine, sinyali derecelik açıyla iletir ve alır. Bu “eğik” polarizasyon, özellikle yoğun RF ortamlarında (aynı kulede veya bölgede birden fazla cihazın çalıştığı durumlarda) çapraz polarizasyon izolasyonunu artırarak paraziti önemli ölçüde azaltır ve linkin kararlılığını ve kapasitesini iyileştirir.

34 dBi’lik yüksek kazanç, antenin radyo sinyalini dar bir hüzme (yaklaşık 3.2° HPOL/VPOL) içine odaklayarak, uzun mesafelerdeki bir noktaya dahi güçlü bir sinyal göndermesini ve oradan zayıf sinyalleri bile algılamasını sağlar. Bu, bağlantının menzilini, güvenilirliğini ve veri throughput’unu optimize eder.

Ne İşe Yarar?

AF-5G34-S45, özellikle uzun mesafelerde yüksek kapasite, düşük gecikme ve yüksek parazit bağışıklığı gerektiren kablosuz bağlantı ihtiyaçlarını karşılamak için tasarlanmıştır.

Başlıca kullanım alanları şunlardır:

  • Uzun Mesafeli Omurga Bağlantıları: 60+ km’ye kadar olan mesafelerde dahi stabil ve yüksek kapasiteli kablosuz omurga (backhaul) bağlantıları oluşturmak.
  • İnternet Servis Sağlayıcıları (İSS): Geniş bir coğrafyaya yayılan ağlarda ana dağıtım noktaları arasında veya uzak abone bölgelerine kritik omurga bağlantıları sağlamak.
  • Yoğun RF Ortamlarında Bağlantı: Özellikle çok sayıda kablosuz cihazın bulunduğu kulelerde veya şehir merkezlerinde, 45 derecelik eğik polarizasyon sayesinde paraziti minimize ederek daha temiz ve kararlı bir bağlantı sunar.
  • Kurumsal ve Kampüsler Arası Bağlantılar: Çok büyük kurumsal kampüsler veya uzak ofisler arasında fiber performansına yakın, yüksek kapasiteli ve güvenilir ağ köprüleri kurmak.
  • Kritik Haberleşme Altyapısı: Telekomünikasyon şirketleri, devlet kurumları veya kritik altyapı sağlayıcıları için uzun menzilli, kesintisiz ve yüksek bant genişliğine sahip iletişim kanalları oluşturmak.
  • Maliyet Etkin Fiber Alternatifi: Çok uzun mesafelerde fiber optik döşemenin fahiş maliyetine kıyasla hem ekonomik hem de hızlı bir yüksek performanslı çözüm sunar.

Nasıl Kullanılır?

Ubiquiti AirFiber X Anten 5GHz, 34 dBi Slant 45 (AF-5G34-S45), kendisi bir radyo değildir; bir çift olarak (iki adet) alınmalı ve her bir antene ayrı bir Ubiquiti AirFiber X serisi radyo (AF-5X, AF-5XHD) monte edilmelidir. Antenin tam performans gösterebilmesi için kurulum yapılacak iki nokta arasında mutlak surette engelsiz bir görüş hattı (Line-of-Sight – LoS) olması gerekmektedir.

Radyo ünitesinin yönetimi, Ubiquiti’nin kullanıcı dostu airOS F web arayüzü veya UNMS (Ubiquiti Network Management System) yazılımı üzerinden yapılır. Bu arayüzden frekans seçimi, kanal genişliği, TX gücü, GPS senkronizasyonu ve ultra hassas hizalama gibi ayarlar yapılır. Slant 45 polarizasyonun avantajlarından tam olarak yararlanabilmek için, her iki antenin de doğru polarizasyon açısıyla (birinin +45°, diğerinin -45° veya tam tersi) hizalanması önemlidir.

Avantajları Nelerdir?

AF-5G34-S45’in sunduğu başlıca avantajlar şunlardır:

  • 🚀 Uzun Menzil: 60+ km’ye varan mesafelerde dahi istikrarlı ve yüksek kapasiteli bağlantılar kurma yeteneği.
  • 🛡️ Gelişmiş RF İzolasyonu (Slant 45 Polarizasyon): eğik polarizasyon, çevresel paraziti (özellikle aynı kulede veya yoğun RF ortamında) minimuma indirerek daha temiz ve kararlı bir bağlantı sağlar. Bu, geleneksel H/V polarizasyona göre önemli bir avantajdır.
  • ⚡ Yüksek Kapasite: Uyumlu AirFiber X radyolarıyla birleştiğinde (özellikle AF-5XHD ile), gigabit seviyesinde veya daha yüksek hızlarda gerçek veri throughput kapasitesi sunar.
  • 💪 Yüksek Güvenilirlik: Dayanıklı alüminyum tasarımı sayesinde zorlu dış mekan koşullarına karşı üstün direnç gösterir.
  • 🎯 Hassas Hizalama Mekanizması: Uzun menzilli linkler için hayati öneme sahip olan ultra hassas anten hizalaması için özel olarak tasarlanmış bir montaj sistemine sahiptir.
  • 💸 Maliyet Etkin Fiber Alternatifi: Çok uzun mesafelerde fiber optik döşemenin fahiş maliyetine kıyasla hem ekonomik hem de hızlı bir yüksek performanslı çözüm sunar.

Dezavantajları Nelerdir?

Her ne kadar yüksek performanslı olsa da, AF-5G34-S45’in bazı önemli kısıtlamaları vardır:

  • 🔭 Mutlak Görüş Hattı (LoS) Gereksinimi: Bu kadar yüksek kazançlı bir antenin tam performans göstermesi için aradaki her iki noktanın da birbirini kesinlikle engelsiz görmesi şarttır. En ufak bir ağaç dalı veya bina bile bağlantının tamamen kesilmesine yol açabilir.
  • 🌧️ Yağmur Zayıflaması (Rain Fade): 5 GHz bandı, özellikle uzun mesafelerde ve şiddetli yağışlarda sinyal zayıflamasına (yağmur zayıflaması) uğrayabilir. Bu durum, geçici hız düşüşlerine veya bağlantı kesintilerine neden olabilir.
  • 🏗️ Boyut ve Montaj Zorluğu: Yaklaşık 1050 mm (1.05 metre) çapa ve 13.5 kg ağırlığa sahip olması, montajı fiziksel olarak zorlaştırabilir ve rüzgar yükü hesaplamalarını önemli kılar.
  • 💰 Ek Radyo Maliyeti: Anten tek başına bir radyo değildir; çalışması için ayrı bir AirFiber X radyo (AF-5X/AF-5XHD) satın alınması gerekir, bu da toplam maliyeti artırır.
  • 🛠️ Profesyonel Kurulum Şartı: Antenlerin milimetrik hassasiyette hizalanması ve sistemin doğru şekilde kurulması için kesinlikle deneyimli, profesyonel bir ekibe ihtiyaç duyulur. Yanlış kurulum performansı düşürür.
  • Fiyat: Türkiye’deki güncel piyasa fiyatları (21 Haziran 2025 itibarıyla), tek bir Ubiquiti AirFiber X Anten 5GHz 34dBi Slant 45 ünitesi için 13.000 TL ile 20.000 TL arasında değişmektedir. Bir link kurmak için iki anten ve iki radyo gerekeceği unutulmamalıdır.

Nasıl Kurulur? Adım Adım Kurulum Rehberi

Ubiquiti AirFiber X Anten 5GHz, 34 dBi Slant 45 (AF-5G34-S45) antenin kurulumu, titiz bir planlama ve son derece hassas hizalama gerektiren profesyonel bir süreçtir:

Adım Açıklama Önemli Notlar
1. Kapsamlı Saha Planlaması ve Fizibilite Bağlantı kurulacak iki nokta arasındaki mesafeyi, tam görüş hattını (LoS) ve çevresel engelleri (yeni bina inşaatları, ağaç büyümesi vb. dahil) kesin olarak belirleyin. Hedeflenen kapasiteye göre detaylı link bütçesi ve yağmur zayıflaması hesaplamaları yapın. Anten yüksekliği, montaj yeri ve rüzgar yükü dayanıklılığı analizleri kritik öneme sahiptir. Ubiquiti Link Planner gibi gelişmiş araçları kullanarak ayrıntılı simülasyonlar yapın. Yerel telekomünikasyon düzenlemelerini (izinler, lisanslar) mutlaka kontrol edin.
2. Ekipman Temini ve Ön Hazırlık İki adet Ubiquiti AF-5G34-S45 Anten, iki adet uyumlu AirFiber X serisi radyo (örn. AF-5XHD), gerekli PoE enjektörleri, dış mekan Cat6+ blendajlı Ethernet kabloları, yıldırımdan korunma cihazları ve yüksek mukavemetli montaj donanımları edinin. Kuruluma başlamadan önce tüm cihazların ve antenlerin en güncel firmware’e sahip olduğundan ve test edildiğinden emin olun.
3. Anten Montajı ve Birleştirme AF-5G34-S45 antenleri, talimatlara göre dikkatlice monte edin. Reflektör panellerini birleştirin ve radyo besleme hattını (feedhorn) doğru şekilde takın. Ardından, AirFiber X radyoyu antenin arkasındaki özel montaj yuvasına sağlam bir şekilde yerleştirin ve RF kablo bağlantılarını (RP-SMA) dikkatlice sıkın. Montaj sırasında rüzgarlı havalardan kaçının. Tüm vida ve cıvataların üretici talimatlarına göre tork değerlerinde sıkıldığından emin olun. Antenin taşıyıcı direğe veya yapıya sağlam bir şekilde monte edildiğinden emin olun.
4. Kablolama ve Kritik Topraklama AirFiber X ünitesini PoE enjektörüne bağlayın ve enjektörden ağınıza dış mekan blendajlı Cat6+ Ethernet kablosu çekin. Yıldırım deşarjlarına ve elektrostatik boşalmaya karşı kapsamlı topraklama yapılmalıdır. Her iki radyo için de harici GPS antenini net gökyüzü görüşüne sahip bir yere monte edin ve bağlayın. Topraklama, ekipman ömrü ve sistem kararlılığı için hayati öneme sahiptir. Yerel elektrik ve yıldırımdan korunma yönetmeliklerine tam uyum sağlayın.
5. Temel Konfigürasyon ve Güvenlik Ayarları Bilgisayarınızı doğrudan AirFiber X radyosunun MGMT (Yönetim) portuna bağlayın (varsayılan IP genellikle 192.168.1.20). Bir web tarayıcısı üzerinden cihazın yönetim arayüzüne erişin. İlk girişte varsayılan kullanıcı adı/şifreyi (ubnt/ubnt veya root/ubnt) hemen güçlü ve karmaşık bir şifreyle değiştirin. Güvenliğiniz için uzaktan erişimi ve yönetim portu IP’sini sınırlayın. HTTPS kullanın.
6. Kablosuz ve Ağ Ayarları Arayüzde bir üniteyi Master (AP), diğerini Slave (Station) moduna ayarlayın. Her iki tarafta da aynı SSID, frekans (TX ve RX frekanslarını bağımsız ayarlayabilirsiniz), güçlü bir WPA2/WPA3 şifresi belirleyin. Ağınızda statik IP adresleri, alt ağ maskeleri ve ağ geçidi bilgileri atayın. Kanal genişliğini (50, 60, 80, 100 MHz gibi geniş seçenekler) ve TX gücünü yerel düzenlemelere, link bütçesine ve istenen performansa göre optimize edin. DFS (Dynamic Frequency Selection) özelliklerini etkinleştirdiğinizden ve GPS senkronizasyonunun çalıştığından emin olun.
7. Ultra Hassas Hizalama (Alignment) AirFiber arayüzündeki yerleşik sinyal göstergelerini (gerçek zamanlı RSSI değerleri) kullanarak her iki antenden de en yüksek sinyal gücünü elde edene kadar yatay ve dikey yönde milimetrik hassasiyetle ayarlamalar yapın. Bu, 34 dBi gibi yüksek kazançlı bir anten için en kritik adımdır. En iyi sinyal kalitesi ve maksimum bant genişliği için bu adım hayati öneme sahiptir. Mobil cihazınızdaki UISP App (Bluetooth ile) veya cihazın kendi web arayüzü hizalama araçlarını kullanın.
8. Kapsamlı Performans Testi ve Optimizasyon Bağlantı kalitesini ve hızını test etmek için iPerf3 gibi bant genişliği test araçlarını kullanarak TCP/UDP throughput değerlerini kontrol edin. Ping ve paket kaybı testleri yapın. Gerekirse frekans seçimi, kanal genişliği veya TX gücü gibi ayarları ince ayarlarla optimize edin. Bağlantıyı, özellikle farklı hava koşullarında (yağışlı, rüzgarlı vb.), UNMS gibi bir merkezi yönetim sistemiyle sürekli izleyerek potansiyel sorunları erken tespit edin ve proaktif müdahale edin.
9. Yedekleme ve Düzenli Güncelleme Cihazların konfigürasyon yedeklerini düzenli olarak alın ve güvenli bir yerde saklayın. Ubiquiti’nin yayınladığı en son firmware güncellemelerini takip edin ve gerektiğinde uygulayın. Güncel firmware, güvenlik açıklarını kapatır, performans iyileştirmeleri sunar ve yeni özellikler ekleyebilir.
