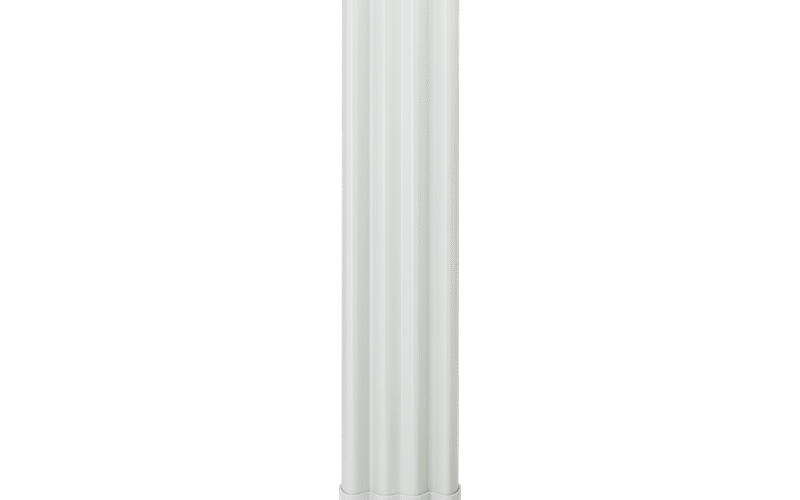

Ubiquiti airMAX 5 GHz 20 dBi 90° BaseStation Sector Anten (AM-5G20-90) Nedir?

Ubiquiti airMAX 5 GHz 20 dBi 90° BaseStation Sector Anten (AM-5G20-90), Ubiquiti’nin 5 GHz lisanssız frekans bandında çalışan, yüksek kazançlı (20 dBi) ve 90 derecelik geniş açılı bir sektör antendir. Bu anten, özellikle kablosuz internet servis sağlayıcıları (WISP’ler) ve diğer büyük ölçekli kablosuz ağ dağıtıcıları için tasarlanmıştır. Bir baz istasyonu anteni olarak, bir bölgedeki çok sayıda istemci cihazına (CPE – Customer Premises Equipment) kablosuz internet hizmeti sağlamak amacıyla kullanılır.

Adından da anlaşılacağı gibi, “Sector” (sektör) kelimesi, antenin belirli bir yön veya açısal dilim içinde sinyal yaydığı ve aldığı anlamına gelir. AM-5G20-90 modeli, 90 derecelik yatay hüzme genişliği sayesinde, bir kuleye monte edildiğinde geniş bir alanı kapsayabilir ve bu alan içindeki kullanıcı cihazlarıyla bağlantı kurabilir. Bu sayede, aynı kulede birden fazla sektör anteni kullanılarak 360 derecelik tam kapsama alanı oluşturulabilir (örneğin dört adet 90°’lik anten ile).

20 dBi’lik yüksek kazanç, antenin sinyali odaklayarak daha uzak mesafelerdeki istemci cihazlarına ulaşmasını ve onlardan gelen sinyalleri daha iyi algılamasını sağlar. Bu anten, Ubiquiti airMAX M5 ve airMAX AC serisi radyo ürünleri (örneğin Rocket M5, Rocket 5ac Lite, Rocket 5ac Prism Gen2 gibi) ile entegre bir şekilde çalışmak üzere tasarlanmıştır.

Ne İşe Yarar?

AM-5G20-90, özellikle geniş coğrafi alanlara veya yoğun yerleşim yerlerine kablosuz internet hizmeti dağıtmak isteyen kuruluşlar için kritik bir bileşendir.

Başlıca kullanım alanları şunlardır:

  • Kablosuz İnternet Servis Sağlayıcıları (WISP’ler): Kırsal veya şehir dışı bölgelerde, abonelere fiber optiğin ulaşmadığı yerlerde yüksek hızlı kablosuz internet hizmeti sunmak için ana dağıtım noktaları (baz istasyonları) oluşturma.
  • Köy ve Kasaba Ağları: Belirli bir köyün veya kasabanın geniş alanına kablosuz erişim sağlamak.
  • Büyük Kampüsler ve Eğlence Alanları: Üniversite kampüsleri, tatil köyleri, spor kompleksleri veya açık hava etkinlik alanları gibi geniş alanlara kapsama alanı sağlamak.
  • Güvenlik ve Gözetim Ağları: Geniş bir alanı kapsayan IP kamera veya diğer sensörlerin kablosuz bağlantılarını sağlamak için merkezi bir erişim noktası olarak kullanma.
  • M2M (Makineden Makineye) ve IoT (Nesnelerin İnterneti) Uygulamaları: Uzak sensörler veya cihazlar için geniş bir alanda kablosuz bağlantı altyapısı oluşturma.

Nasıl Kullanılır?

Ubiquiti airMAX 5 GHz 20 dBi 90° BaseStation Sector Anten (AM-5G20-90), tek başına bir radyo değildir. Çalışması için antene uyumlu bir Ubiquiti airMAX M5 veya airMAX AC serisi radyo (örneğin bir Rocket M5 veya Rocket 5ac Prism Gen2) monte edilmelidir. Anten, bir kuleye veya yüksek bir direğe monte edilir ve 90 derecelik hüzme genişliği nedeniyle genellikle bir sektörün merkezi konumuna yerleştirilir.

Radyo ünitesinin yönetimi, Ubiquiti’nin kullanıcı dostu airOS web arayüzü veya UNMS (Ubiquiti Network Management System) yazılımı üzerinden yapılır. Bu arayüzden radyo modları (AP, İstasyon), frekans seçimi, kanal genişliği, TX gücü, airMAX/airMAX AC modları ve diğer bağlantı parametreleri kolayca yapılandırılır. Antenin dikey hüzme genişliği (Horizontal Beamwidth) yaklaşık 4 derecedir, bu da antenin yükseklik ayarının ve dikey eğiminin (downtilt) doğru yapılmasının kapsama alanı ve performans için kritik olduğunu gösterir.

Avantajları Nelerdir?

AM-5G20-90’ın sunduğu başlıca avantajlar şunlardır:

  • 🎯 Geniş Kapsama Alanı: 90 derecelik sektör hüzmesi sayesinde geniş bir coğrafi alanı kapsayabilir ve çok sayıda istemciye hizmet verebilir.
  • 🚀 Yüksek Kazanç: 20 dBi kazanç, uzak mesafelerdeki istemci cihazlarına ulaşmak ve onlardan güçlü sinyal almak için yeterli gücü sağlar.
  • 💪 Mükemmel Yalıtım: Yan lob bastırma ve arka taraf reddi (backlobe rejection) konusunda optimize edilmiş tasarımı sayesinde, aynı kuledeki diğer antenlerden veya çevresel gürültüden kaynaklanan paraziti minimuma indirir. Bu, daha temiz bir RF ortamı ve daha yüksek spektral verimlilik anlamına gelir.
  • ⚡ Yüksek Performanslı Radyolarla Uyumlu: airMAX M5 ve airMAX AC serisi Rocket radyolarıyla sorunsuz bir şekilde entegre olarak, yüksek kapasiteli ve stabil bağlantılar kurulmasını sağlar.
  • 🛠️ Sağlam ve Dayanıklı Tasarım: Dış mekan koşullarına (rüzgar, kar, yağmur) dayanacak şekilde tasarlanmış endüstriyel güçte donanıma sahiptir.
  • 💰 Maliyet Etkin Dağıtım: Tek bir anten ile geniş bir alanı kapsayarak, birden fazla daha küçük anten kullanma ihtiyacını ortadan kaldırır ve toplam dağıtım maliyetlerini düşürür.

Dezavantajları Nelerdir?

AM-5G20-90’ın bazı önemli kısıtlamaları vardır:

  • ⚡ Kendi Başına Çalışmaz: Bir radyo ünitesi içermez; çalışması için ayrı bir Ubiquiti Rocket M5 veya Rocket 5ac serisi radyo satın alınması gerekir, bu da toplam maliyeti artırır.
  • 🏗️ Boyut ve Montaj: Yaklaşık 720 x 148 x 78 mm boyutlarında ve yaklaşık 4.8 kg ağırlığında (montaj donanımı hariç) olması, montajı fiziksel olarak biraz zorlaştırabilir ve rüzgar yükü hesaplamalarını gerektirebilir.
  • Parazit Riski (5 GHz Ortamı): 5 GHz bandı, 2.4 GHz kadar olmasa da, özellikle yoğun yerleşim yerlerinde kalabalık olabilir ve parazit sorunları yaşanabilir. Antenin yalıtım özellikleri bu riski azaltsa da tamamen ortadan kaldırmaz.
  • 🛠️ Profesyonel Kurulum Şartı: Antenin doğru şekilde monte edilmesi, hizalanması (hem yatay hem dikey eğim) ve radyonun konfigürasyonu için genellikle deneyimli, profesyonel bir ekibe ihtiyaç duyulur. Yanlış kurulum performansı düşürür.
  • Fiyat: Türkiye’deki güncel piyasa fiyatları (Haziran 2025 itibarıyla), tek bir Ubiquiti airMAX 5 GHz 20 dBi 90° BaseStation Sector Anten ünitesi için 12.000 TL ile 18.000 TL arasında değişmektedir. Bir baz istasyonu kurmak için birden fazla anten ve radyo gerekeceği unutulmamalıdır.

Nasıl Kurulur? Adım Adım Kurulum Rehberi

Ubiquiti airMAX 5 GHz 20 dBi 90° BaseStation Sector Anten (AM-5G20-90) ve bir Rocket radyosunun kurulumu, bir WISP baz istasyonu için titiz bir planlama ve hizalama gerektirir:

Adım Açıklama Önemli Notlar
1. Saha Seçimi ve Kapsama Alanı Planlaması Antenin monte edileceği kule veya direk için en uygun yüksekliği ve konumu belirleyin. Hedeflenen kapsama alanı (90° sektör) içinde engel bulunmadığından emin olun. Çoklu sektör antenleri kullanılıyorsa (örneğin 360° kapsama için dört adet), antenlerin açılarını ve yerleşimlerini dikkatlice planlayın. Ubiquiti Link Planner veya ISP Design Center gibi araçları kullanarak kapsama alanı simülasyonları yapın. Yerel düzenlemeleri (izinler, frekans kullanımı) kontrol edin.
2. Ekipman Temini ve Ön Hazırlık İki adet AF-5G20-90 Anten (bir baz istasyonu için birden fazla gerekebilir), her anten için bir adet uyumlu Rocket M5 veya Rocket 5ac serisi radyo, gerekli PoE enjektörleri, dış mekan Cat6+ blendajlı Ethernet kabloları, yıldırımdan korunma cihazları ve yüksek mukavemetli montaj donanımları edinin. Kuruluma başlamadan önce tüm cihazların güncel firmware’e sahip olduğundan ve test edildiğinden emin olun.
3. Anten ve Radyo Montajı AM-5G20-90 anteni, üretici talimatlarına göre kuleye veya direğe sağlam bir şekilde monte edin. Antenin montaj braketini kullanarak yatay açısını (90°’lik sektörün hedeflenen yönü) ayarlayın. Ardından, Rocket radyoyu antenin arkasındaki özel montaj yuvasına sağlam bir şekilde yerleştirin ve RF kablo bağlantılarını (RP-SMA) dikkatlice sıkın. Tüm vida ve cıvataların sıkıca sabitlendiğinden ve antenin rüzgar yüküne dayanabileceğinden emin olun. Antenin dikey eğimini (downtilt) ayarlayabileceğinizden emin olun.
4. Kablolama ve Kritik Topraklama Rocket radyoyu PoE enjektörüne bağlayın ve enjektörden ağınıza dış mekan blendajlı Cat6+ Ethernet kablosu çekin. Yıldırım deşarjlarına ve elektrostatik boşalmaya karşı kapsamlı topraklama yapılmalıdır. GPS senkronizasyonu için Rocket radyodaki GPS portuna GPS antenini bağlayın ve antenin gökyüzü görüşüne açık olduğundan emin olun. UV ışınlarına dayanıklı ve topraklı kablolar kullanın. Topraklama, ekipman güvenliği ve sistem kararlılığı için hayati öneme sahiptir.
5. Temel Konfigürasyon ve Güvenlik Ayarları Bilgisayarınızı doğrudan Rocket radyosunun LAN portuna bağlayın (varsayılan IP genellikle 192.168.1.20). Bir web tarayıcısı üzerinden cihazın yönetim arayüzüne erişin. İlk girişte varsayılan kullanıcı adı/şifreyi (ubnt/ubnt) hemen güçlü ve karmaşık bir şifreyle değiştirin. Güvenliğiniz için uzaktan erişimi ve yönetim portu IP’sini sınırlayın. HTTPS kullanın.
6. Kablosuz ve Ağ Ayarları (AP Modu) Arayüzde Rocket radyoyu Access Point (AP) moduna ayarlayın. Ortak bir SSID belirleyin (örn. “WISP_5GHz_Kapsama”), güvenli bir WPA2/WPA3 şifresi ayarlayın. Ağınızda statik IP adresleri, alt ağ maskeleri ve ağ geçidi bilgileri atayın. Kanal genişliğini (20, 40, 80 MHz gibi, kullanılacak istemci cihazlarına göre) ve TX gücünü yerel düzenlemelere ve hedef kapsama alanına göre optimize edin. airMAX veya airMAX AC modlarını etkinleştirin. GPS senkronizasyonunun çalıştığından emin olun.
7. Hizalama ve Kapsama Alanı Optimizasyonu Rocket radyosunun airOS arayüzündeki sinyal göstergelerini kullanarak antenin dikey eğimini (downtilt) ve yatay açısını (pan) optimize edin. Alanı en iyi şekilde kapsayacak ve istemcilere en iyi sinyali ulaştıracak şekilde ayarlayın. Test için birkaç istemci CPE cihazını farklı noktalara kurarak sinyal güçlerini ve performansı kontrol edin. Antenin dikey hüzme genişliğine (4°) dikkat ederek, yakın ve uzak istemcileri kapsayacak en uygun eğimi ayarlayın. Mümkünse lazer hizalama veya RF analizörleri kullanın.
8. Kapsamlı Performans Testi ve Optimizasyon Kapsama alanı içindeki çeşitli noktalardan istemci cihazlarıyla bağlantı kurarak throughput, gecikme ve paket kaybı testleri yapın. Frekans seçimi, kanal genişliği veya TX gücü gibi ayarları ince ayarlarla optimize edin. Bağlantıyı ve istemci performansını, özellikle pik saatlerde, UNMS gibi bir merkezi yönetim sistemiyle sürekli izleyerek potansiyel sorunları erken tespit edin ve proaktif müdahale edin.
9. Yedekleme ve Düzenli Güncelleme Cihazların konfigürasyon yedeklerini düzenli olarak alın ve güvenli bir yerde saklayın. Ubiquiti’nin yayınladığı en son firmware güncellemelerini takip edin ve gerektiğinde uygulayın. Güncel firmware, güvenlik açıklarını kapatır, performans iyileştirmeleri sunar ve yeni özellikler ekleyebilir.
